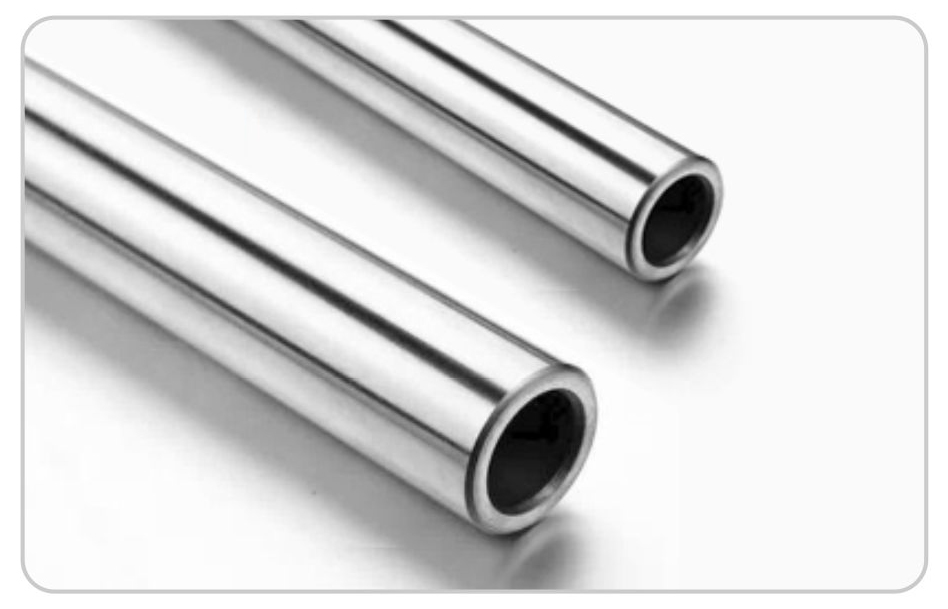

SUS304 연마봉 (HONING PIPE)

  ㆍ재질 (Material) : STKM 13C      ㆍ공차(Standard dimensions) : h8

차세대 고정밀
호닝 PIPE의 모든 것을 은성에서!!!



국내 최초로 독일 EMIL PLEIGEK GMBH사의 호리존탈 CNC호닝기계를 도입하여 초정밀 호닝파이프 가공시판 및 임가공


  • 호닝연마(Honing grinding) : 300Ø X 4,000L
  • 최소(Minimum) : 50Ø 호닝파이프(honing pipe)
  • 최대(Maximum) : 300Ø 호닝파이프(honing pipe)
  • 선반가공(Lathe processing) : 720Ø X 3,000L
호닝파이프 표준 재고 규격표    (unit:mm)
규격 중량(Kg/m) 사용압력
15 x 21 1 1.33 416
20 x 26 1 1.7 312
25 x 33 1 2.46 332
30 x 36 2 2.44 208
30 x 40 2 4.32 346
35 x 45 2 4.93 297
40 x 50 2 5.55 260
45 x 55 2 6.17 231
50 x 57 2 4.62 145
50 x 60 2 6.78 208
50 x 65 2 10.63 312
55 x 65 2 9.02 227
60 x 65 2 3.85 86
60 x 70 2 8.01 173
60 x 75 2 12.48 260
63 x 73 2 8.38 165
65 x 75 2 9.84 181
70 x 80 2 9.25 148
75 x 88 2 13.06 180
80 x 90 2 10.5 130
80 x 95 2 16.2 195
90 x 100 2 11.7 115
ㆍ규격외 주문에 의함 (see standard dim. In stock other grades on request)
ㆍ주문사이즈 제작가능 (Production of ordered size available)

(unit:mm)

규격 중량(Kg/m) 사용압력
100 x 110 2 11.6 104
100 x 114 2 18.5 145
100 x 120 2 27.1 208
110 x 130 2 29.6 189
120 x 132 2 18.6 104
120 x 140 2 32.1 173
125 x 137 2 19.4 100
125 x 145 2 33.3 166
140 x 150 2 17.9 74
140 x 160 2 37.0 148
150 x 168 2 35.3 124
160 x 170 2 20.3 65
160 x 180 2 41.9 130
180 x 193 2 29.9 75
180 x 202 2 51.8 127
180 x 216.3 2 41.8 84
200 x 213 2 33.1 67
200 x 216.3 2 41.8 84
200 x 241.8 2 113.8 217
250 x 267.4 2 54.2 72
300 x 318.5 2 70.5 64
285 x 365 2 320.6 291.9
ㆍ규격외 주문에 의함 (see standard dim. In stock other grades on request)
ㆍ주문사이즈 제작가능 (Production of ordered size available)

당사 Honing Machines과 국내 Honing Machines의 비교


구분
(Category)		 당사 CNS Honing M/C
(Eunsung CNC Honing M/C)		 국내 일반 Honing M/C
(Other company's Honing M/C)
형상
(Shape)

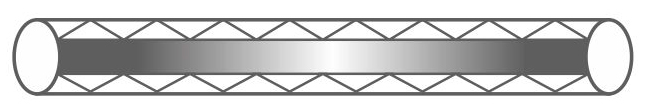

유럽 및 세계 각국에서 사용되는 다이아몬드형
(Shape of diamond used in Europe and other countries.)

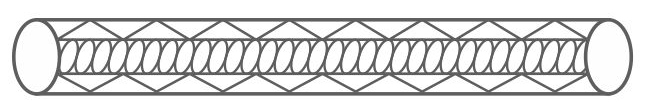

원형
(Circular shape)
기능
(Function)		 다이아몬드 형상에 유막이 형성 장시간 사용해도 오링 및 리데너 수면연장 오일 누수방지
(Product shape of diamond coated by oil film extends service life of oring and oil seal and prevents oil leakage even in long time of use.)
용도
(Application)		 기계적인 기능을 요구하는 부분에 사용
(Used in part requiring mechanical function)		 일반 호닝 파이프 가공
(Common honing pipe processing)
사용범위
(Scope of use)
 ㆍ콘크리트 펌프카 (concrete pump car)
ㆍ크레인 (Crane)
ㆍ정밀 실린더 상대물 (Instruments using precision cylinder)
ㆍ유공압 실린더 (Hydraulic and pneumatic cylindar)
ㆍ기타 중장비 (Other heavy equipment)

은성샤프트는 자동화시스템과 최고의 기술 수준을 자랑하고 있는 도금생산 LINE을 보유하고 있어 고객의 보다 나은 가격 경쟁에 이익을 주고 있습니다.
